Hogyan ellenőrizhető a levegős forgócsukló légtömörsége?

Levegős forgócsukló-szállítóként gyakran kérdeznek tőlem, hogyan tesztelhetem ezeknek a kulcsfontosságú alkatrészeknek a légtömörségét. A levegős forgócsuklókat számos olyan alkalmazásban használják, ahol a sűrített levegő átvitele egy álló forrásból egy forgó részhez szükséges. A légtömörség biztosítása elengedhetetlen a beépített berendezések hatékony és biztonságos működéséhez. Ebben a blogban végigvezetem Önt a légtömörség tesztelésének lépésein és módszerein.Air Rotary Joint.

Miért tesztelje a légtömörséget?

Mielőtt belemerülnénk a vizsgálati módszerekbe, gyorsan beszéljünk arról, miért olyan fontos a levegős forgócsukló légtömörségének tesztelése. A szivárgó ízület egy csomó problémához vezethet. Kezdetben ez nyomásveszteséget okozhat a rendszerben, ami azt jelenti, hogy a berendezés nem működik olyan hatékonyan, mint kellene. Ez megnövekedett energiafogyasztást eredményezhet, mivel a rendszernek keményebben kell dolgoznia a szükséges nyomás fenntartása érdekében.

Ezenkívül a levegő szivárgása biztonsági problémákhoz is vezethet. Egyes ipari alkalmazásokban a sűrített levegő nagy nyomás alatt állhat, a szivárgás pedig hirtelen levegőkibocsátást okozhat, ami veszélyes lehet a közelben dolgozókra. Ezenkívül a szivárgás szennyeződéseket juttathat a rendszerbe, ami károsíthatja a többi alkatrészt, és csökkentheti a berendezés teljes élettartamát.

Tesztelőkészületek

Mielőtt elkezdené a levegős forgócsukló légtömörségének tesztelését, néhány dolgot meg kell tennie. Először győződjön meg arról, hogy a csatlakozás megfelelően van felszerelve. Ellenőrizze, hogy az összes csatlakozás szorosan meg van-e húzva, és a csatlakozás megfelelően van-e beállítva. Minden laza csatlakozás vagy eltolódás téves leolvasást okozhat a teszt során.

Ezután alaposan tisztítsa meg a csatlakozást. A szennyeződés, a törmelék vagy a régi kenőanyagok befolyásolhatják a vizsgálati eredményeket. Tiszta kendővel és megfelelő tisztítószerrel távolítson el minden szennyeződést a hézag felületéről.

Ezenkívül össze kell gyűjtenie a szükséges vizsgálóeszközöket. A légtömörség ellenőrzésének leggyakoribb eszközei a nyomásmérő, a nyomásforrás (például a légkompresszor) és a szappanos vizes oldat. Egyes fejlettebb vizsgálati módszerekhez speciális berendezésekre, például szivárgásérzékelőre lehet szükség.

Szemrevételezés

A levegős forgócsukló légtömörségének tesztelésének első lépése a szemrevételezés. Ez egy egyszerű, de fontos lépés, amely segíthet azonosítani a sérülés vagy szivárgás nyilvánvaló jeleit. Keressen repedéseket, karcolásokat vagy elhasználódott tömítéseket a csatlakozáson. Különös figyelmet kell fordítani a tömítések körüli területekre és a csatlakozási pontokra.

Ha bármilyen látható sérülést észlel, akkor valószínű, hogy az illesztés szivárog. Ebben az esetben előfordulhat, hogy ki kell cserélnie a sérült alkatrészeket, mielőtt folytatná a további tesztelést. Ne feledje azonban, hogy nem minden szivárgás látható, így a szemrevételezés önmagában nem elegendő a kötés légtömörségének megállapításához.

Nyomásvizsgálat

A levegős forgócsukló légtömörségének vizsgálatának egyik leggyakoribb módszere a nyomáspróba. A következőképpen teheti meg:

1. Csatlakoztassa a nyomásforrást: Használjon megfelelő tömlőt a levegő forgócsatlakozójának légkompresszorhoz vagy más nyomásforráshoz való csatlakoztatásához. Ügyeljen arra, hogy a csatlakozás szoros legyen, hogy elkerülje a szivárgást a csatlakozási ponton.
2. Szereljen be nyomásmérőt: Csatlakoztasson nyomásmérőt a csatlakozáshoz vagy a nyomóvezetékhez. Ez lehetővé teszi a nyomás ellenőrzését a vizsgálat során.
3. Nyomás felépítése: Lassan növelje a nyomást a rendszerben a csatlakozás javasolt üzemi nyomására. A megfelelő nyomásbeállítást a gyártó specifikációiban találja.
4. Figyelje a nyomást: Ha a nyomás elérte a kívánt szintet, kapcsolja ki a nyomásforrást, és figyelje a nyomásmérőt egy ideig. Ha a nyomás idővel jelentősen csökken, az azt jelzi, hogy szivárgás van az ízületben.

A nyomásesés mértéke képet ad a szivárgás súlyosságáról. A nyomás kismértékű, fokozatos csökkenése kisebb szivárgást jelezhet, míg a gyors csökkenés jelentős szivárgást jelenthet.

Szappanos víz teszt

Egy másik egyszerű és hatékony módszer a légszivárgás vizsgálatára a szappanos víz teszt. Ez a módszer különösen hasznos olyan kis szivárgások kimutatására, amelyeket önmagában nyomáspróbával nem lehet kimutatni.

1. Készítse elő a szappanos vizes oldatot: Keverjen össze egy kis mennyiségű folyékony szappant vízzel egy spray-palackban. Azt szeretné, ha az oldat elég szappanos legyen ahhoz, hogy buborékokat képezzen, de ne legyen túl vastag.
2. Alkalmazza a Megoldást: Permetezze a szappanos vizes oldatot a levegős forgócsatlakozó felületére, különös figyelmet fordítva a tömítésekre, csatlakozási pontokra és minden olyan területre, ahol szivárgást gyanít.
3. Keresse a Bubbles-t: Ha a hézagban szivárgás van, a kiáramló levegő buborékok képződését okozza a szappanos vízben. A buborékok mérete és elhelyezkedése képet ad a szivárgás méretéről és helyéről.

Ez a módszer gyors és egyszerű, de nem biztos, hogy minden alkalmazáshoz megfelelő. Például egyes ipari környezetben előfordulhat, hogy a szappanos vizes oldat nem megengedett szennyeződési aggályok miatt.

Szivárgásérzékelő használata

A pontosabb és érzékenyebb szivárgásészlelés érdekében szivárgásérzékelőt használhat. Különféle típusú szivárgásérzékelők állnak rendelkezésre, például ultrahangos szivárgásérzékelők és hélium szivárgásérzékelők.

Az ultrahangos szivárgásérzékelők a levegőszivárgások által keltett nagyfrekvenciás hanghullámok érzékelésével működnek. Ezek az érzékelők nem invazívak, és nagy területek gyors átvizsgálására használhatók szivárgás után. A hélium szivárgásérzékelők viszont érzékenyebbek, és nagyon kis szivárgást is képesek észlelni. Úgy működnek, hogy héliumgázt vezetnek be a rendszerbe, majd egy detektor segítségével érzékelik a hélium jelenlétét a rendszeren kívül.

A szivárgásérzékelő használata bizonyos képzést és speciális felszerelést igényel, de pontosabb eredményeket biztosíthat, különösen nagy pontosságú alkalmazásoknál.

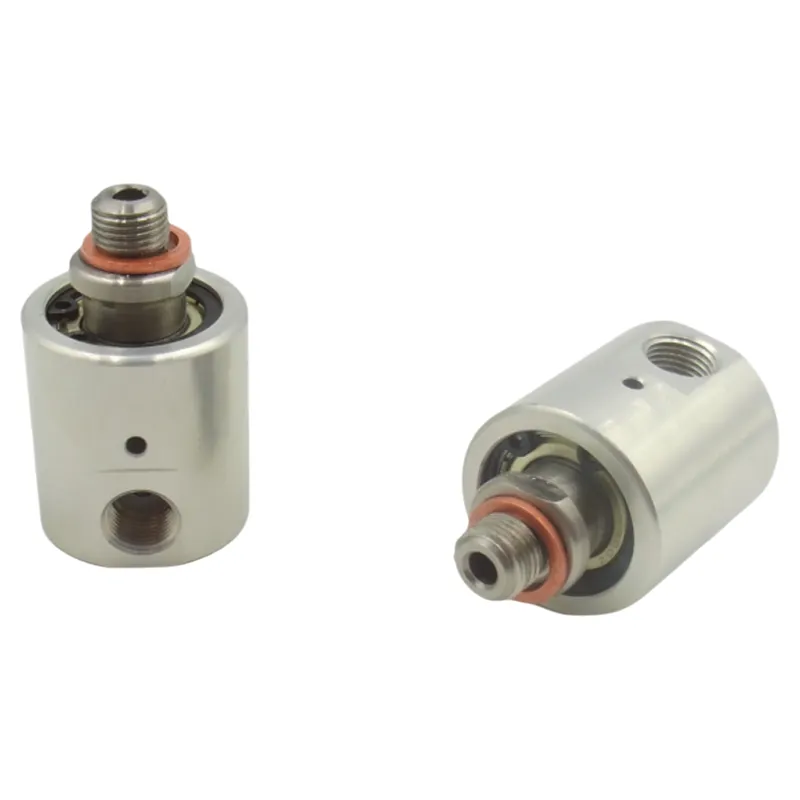

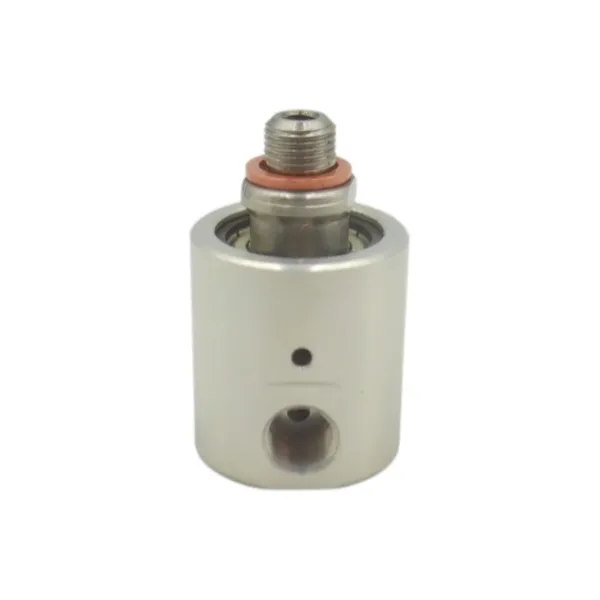

Tesztelése aGC003S levegős forgócsukló

AGC003S levegős forgócsuklótermékcsaládunk népszerű modellje. A csatlakozás tesztelésekor ugyanazok az alapelvek érvényesek. Ügyeljen azonban arra, hogy kövesse a gyártó által javasolt speciális vizsgálati eljárásokat.

Ez a kötés egyedi tulajdonságokkal vagy követelményekkel rendelkezhet, ezért fontos, hogy a termék kézikönyvében olvassa el a részletes utasításokat. Például a GC003S teszteléséhez ajánlott nyomás eltérhet a többi modelltől, és a tömítések és a csatlakozási pontok elhelyezkedése is változhat.

Tesztelés utáni műveletek

Miután elvégezte a légtömörségi tesztet, meg kell tennie a megfelelő lépéseket az eredmények alapján. Ha a csatlakozás megfelel a tesztnek, akkor készen áll a rendszerben való használatra. Ha azonban szivárgást észlel, meg kell javítania vagy ki kell cserélnie a csatlakozást.

Kisebb szivárgás esetén a probléma a csatlakozások meghúzásával vagy a tömítések cseréjével orvosolható. Súlyosabb szivárgás esetén előfordulhat, hogy ki kell cserélni a teljes kötést.

Következtetés

A levegős forgócsukló légtömörségének tesztelése fontos része berendezése hatékony és biztonságos működésének. Az ebben a blogban vázolt módszereket követve gyorsan és pontosan megállapíthatja, hogy szivárog-e az ízület.

Ha a piacon egy magas minőséget keresRotary Air Joint, azért vagyunk itt, hogy segítsünk. A levegős forgócsuklók széles választékát kínáljuk, amelyeket úgy terveztek, hogy megfeleljenek a különféle ipari alkalmazások igényeinek. Akár szabványos illesztésre, akár egyedi megoldásra van szüksége, mi biztosítjuk Önnek a megfelelő terméket.

Ha bármilyen kérdése van termékeinkkel kapcsolatban, vagy segítségre van szüksége a légtömörség vizsgálatához, forduljon hozzánk bizalommal. Mindig szívesen segítünk Önnek a megfelelő választásban. Vegye fel velünk a kapcsolatot még ma, hogy elindítsa a beszerzési folyamatot és biztosítsa rendszerei zökkenőmentes működését.
