Melyek a forgó csukló fordulatszám-nyomaték jellemzői?

A gépészet területén a forgó kötések döntő szerepet játszanak az alkalmazások széles körében, az ipari gépektől a repülőgép-rendszerekig. A forgó csukló fordulatszám-nyomaték jellemzőinek megértése elengedhetetlen a teljesítmény optimalizálásához és a megbízhatóság biztosításához különböző üzemi körülmények között. A forgócsuklók vezető szállítójaként elkötelezettek vagyunk amellett, hogy alapos ismereteket nyújtsunk ezekről a jellemzőkről, hogy segítsük ügyfeleinket a megalapozott döntések meghozatalában.

A forgó ízületek alapjai

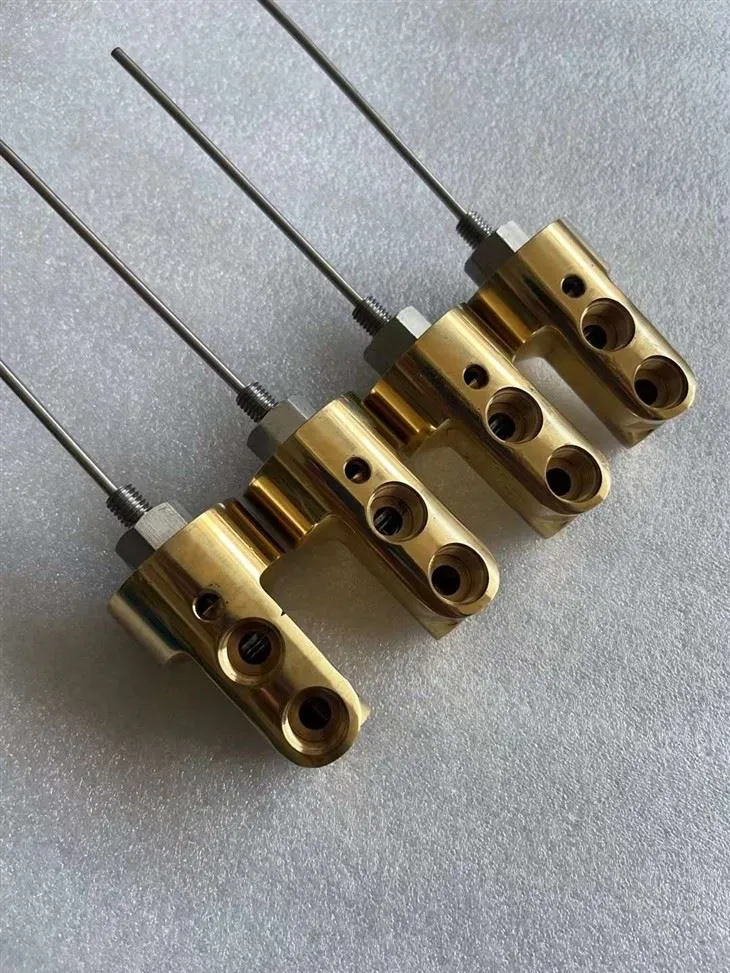

A forgó csukló, más néven forgócsatlakozás, olyan eszköz, amely lehetővé teszi folyadék (például víz, olaj vagy gáz) vagy elektromos jelek átvitelét egy álló forrásból egy forgó alkatrészre. Különféle típusú forgócsuklók léteznek, beleértveKoaxiális forgócsukló, amelyet olyan alkalmazásokhoz terveztek, ahol pontos beállításra és nagy sebességű forgásra van szükség, ésForgó vízcsukló, amelyet általában vízbázisú hűtő- vagy tisztítórendszerekben használnak.

Sebesség jellemzői

A forgó csukló működési sebessége kritikus tényező. Számos tervezési és anyaggal kapcsolatos szempont befolyásolja.

Maximális forgási sebesség

A forgó csukló maximális fordulatszámát olyan tényezők határozzák meg, mint a csapágy kialakítása, a tömítések minősége és a forgó alkatrészek egyensúlya. A kiváló minőségű, alacsony súrlódási együtthatójú csapágyak támogatják a nagyobb forgási sebességet. Például a precíziós golyóscsapágyakat gyakran használják a nagy sebességű alkalmazásokhoz tervezett forgó csuklókban. A pecsétek szintén létfontosságú szerepet játszanak; ha a tömítések túl nagy súrlódást generálnak, korlátozhatják a maximális sebességet és túlzott hőtermelést okozhatnak.

Sebesség – Függő kopás

A forgási sebesség növekedésével a forgócsukló alkatrészeinek kopása is megváltozik. Alacsony sebességnél a kopás elsősorban a statikus súrlódásnak és a folyadékban lévő szennyeződéseknek köszönhető. Nagy sebességnél azonban dinamikus erők lépnek életbe. A centrifugális erők a tömítések deformálódását okozhatják, ami fokozott szivárgáshoz és gyorsuló kopáshoz vezethet. Ezenkívül a nagy sebességű forgás a csapágyak egyenetlen terhelését okozhatja, ami idő előtti csapágyhibát okozhat.

Sebesség és kenés

A megfelelő kenés elengedhetetlen a forgó csukló sebességi teljesítményének fenntartásához. A kenőanyagok csökkentik a mozgó alkatrészek közötti súrlódást, elvezetik a hőt és megakadályozzák a korróziót. Alacsony fordulatszámon egy egyszerű zsírkenés is elegendő lehet. A sebesség növekedésével azonban gyakran olaj alapú kenőrendszerekre van szükség. Ezek a rendszerek jobb hűtést és hatékonyabb kenést biztosítanak nagy sebességű körülmények között.

Nyomaték jellemzők

A forgatónyomaték egy másik fontos paraméter a forgó kötéseknél. Összefügg a csukló forgatásához szükséges erővel és a működés közben tapasztalható ellenállással.

Indító nyomaték

Az indítónyomaték az a nyomaték, amely a csukló álló helyzetből történő forgásának elindításához szükséges. Olyan tényezők befolyásolják, mint a csapágyak előterhelése, a tömítések statikus súrlódása és a kötésben lévő folyadék viszkozitása. A nagy indítónyomaték olyan problémákat jelezhet, mint például a csapágyak túlzott előterhelése vagy a szorosan illeszkedő tömítés. Egyes alkalmazásokban az alacsony indítónyomaték kulcsfontosságú, különösen akkor, ha a forgó csuklót kis teljesítményű motor hajtja.

Üzemi nyomaték

Az üzemi nyomaték az a nyomaték, amely a csukló forgásának állandó sebességen tartásához szükséges. Befolyásolják az ízületen belüli súrlódási erők, az átvitt folyadék nyomása és a forgó alkatrészre ható külső terhelések. Például egy hidraulikus forgócsuklóban a hidraulikafolyadék nyomása növelheti az üzemi nyomatékot. Ha az üzemi nyomaték túl nagy, az megnövekedett energiafogyasztáshoz vezethet, és a csuklót hajtó motor túlmelegedését okozhatja.

Nyomaték és tömítés kialakítása

A tömítések kialakítása jelentős hatással van a forgó kötés nyomatéki jellemzőire. A különböző típusú tömítések, például az ajakos tömítések, a mechanikus tömítések és az O-gyűrűk eltérő súrlódási tulajdonságokkal rendelkeznek. Az ajakos tömítések például általában kisebb indítónyomatékkal rendelkeznek a mechanikus tömítésekhez képest, de nagyobb szivárgási arányuk is lehet. A mechanikus tömítések ezzel szemben jobb tömítési teljesítményt biztosítanak, de bonyolultabb kialakításuk miatt nagyobb üzemi nyomatékot igényelhetnek.Rotary Union SealsGondosan tervezték, hogy egyensúlyba hozza a tömítési teljesítmény és a nyomaték követelményeit.

A sebesség és a nyomaték közötti kölcsönhatás

A forgó csukló sebesség- és nyomatékjellemzői egymással összefüggenek.

Sebesség – nyomatékgörbe

A forgó csukló fordulatszám-nyomaték görbéje a forgási sebesség és a csukló meghajtásához szükséges nyomaték közötti összefüggést mutatja. Általánosságban elmondható, hogy a forgási sebesség növekedésével a forgás fenntartásához szükséges nyomaték nőhet a megnövekedett súrlódási és dinamikus erők miatt. Bizonyos esetekben azonban megfelelő tervezés és kenés mellett a nyomaték viszonylag állandó maradhat egy bizonyos fordulatszám-tartományban.

A rendszer teljesítményére gyakorolt ​​hatás

A fordulatszám-nyomaték kölcsönhatás megértése döntő fontosságú annak a rendszernek az általános teljesítménye szempontjából, amelyben a forgócsuklót használják. Például egy robotkarban a forgó csuklók sebesség-nyomaték jellemzői határozzák meg a kar mozgási sebességét, pontosságát és teherbíró képességét. Ha a sebesség-nyomaték viszonyt nem veszik megfelelően figyelembe, a robotkar lassú mozgást, pontatlan pozícionálást vagy akár mechanikai meghibásodást tapasztalhat.

Alkalmazások és szempontok

A forgó kötések fordulatszám-nyomaték jellemzői az alkalmazástól függően változnak.

Ipari gépek

Az ipari gépekben, például nyomdagépekben, szerszámgépekben és csomagolóberendezésekben a forgó kötéseket folyadékok vagy elektromos jelek forgó alkatrészekhez való átvitelére használják. Ezekben az alkalmazásokban gyakran egyensúlyra van szükség a nagy sebességű működés és az alacsony nyomaték követelményei között. Például egy nyomdagépben a forgó csuklóknak nagy sebességgel kell működniük, hogy lépést tudjanak tartani a nyomtatási folyamattal, miközben alacsony forgatónyomatékkal kell rendelkezniük a hajtómotorok energiafogyasztásának minimalizálása érdekében.

Repülési alkalmazások

Az űrhajózási alkalmazásokban forgó csuklókat használnak olyan alkatrészekben, mint a repülőgép-hajtóművek, a vezérlőfelületek és a műholdantennák. Ezekhez az alkalmazásokhoz olyan forgó csuklókra van szükség, amelyek rendkívül nagy sebességgel és zord környezeti feltételek mellett is működhetnek. A nyomatékigények is kritikusak, mivel a csuklóknak képesnek kell lenniük repülés közbeni nagy dinamikus terhelések kezelésére.

A megfelelő forgó kötés kiválasztása

Amikor a forgó csuklót a sebesség-nyomaték jellemzői alapján választjuk ki, több tényezőt is figyelembe kell venni.

Alkalmazási követelmények

Először is ismerje meg az alkalmazás speciális követelményeit, beleértve a szükséges forgási sebességet, a nyomatékkapacitást, az átadandó folyadék vagy jel típusát és a környezeti feltételeket. Például, ha az alkalmazás magas hőmérsékletű környezetet foglal magában, a forgó csuklónak képesnek kell lennie ellenállni a hőnek anélkül, hogy jelentősen romlana a sebesség-nyomaték teljesítménye.

Kompatibilitás a rendszerrel

Győződjön meg arról, hogy a forgó csukló kompatibilis a rendszer többi részével. Ez magában foglalja a méretet, a rögzítési módot és a csatlakozás típusát. A forgó csuklónak képesnek kell lennie arra is, hogy zökkenőmentesen illeszkedjen a motorhoz vagy a rendszer más meghajtó alkatrészeihez.

Forduljon hozzánk forgó ízületi igényeivel kapcsolatban

A forgócsuklók megbízható szállítójaként különféle fordulatszám-nyomaték jellemzőkkel rendelkező termékek széles választékával rendelkezünk, hogy megfeleljenek az Ön egyedi igényeinek. Akár szüksége van aKoaxiális forgócsuklónagy sebességű precíziós alkalmazásokhoz vagy aForgó vízcsuklóvízbázisú rendszerek esetében a megfelelő megoldást tudjuk nyújtani. Szakértői csapatunk készséggel segít Önnek kiválasztani a projekthez legmegfelelőbb forgócsuklót. Ha kérdése van, vagy szeretné megbeszélni beszerzési igényeit, forduljon hozzánk bizalommal. Várjuk, hogy együtt dolgozhassunk a rendszer teljesítményének optimalizálása érdekében.

Hivatkozások

• Robert C. Juvinall és Kurt M. Marshek "Gépészeti tervezési kézikönyv".
• "Rotary Union Technology: alapelvek és alkalmazások" iparág szerint - specifikus kutatási dokumentumok
• Műszaki dokumentáció vezető csapágy- és tömítésgyártóktól
