Forró olajos forgócsuklók

Vállalati profil

A Shandong HanGe Sealing Technology Co., Ltd. kapcsolatban áll a HanGe csoporttal, amely a "Rotation & Sealing" iparágra összpontosít. A fő termékek a forgócsuklók (forgócsatlakozók, forgó csatlakozók), a forgócsuklók, a rugalmas fémtömlők stb.
Van egy professzionális import- és exportcégünk (Shandong HanGe Import and Export Trade Co., Ltd.), amely a forgócsuklók tömítéseit importálja és az általunk gyártott forgócsuklókat a világ minden tájára exportálja.

Miért válasszon minket

Egyablakos megoldás

Elkötelezettek vagyunk amellett, hogy a forgócsukló-ipar „szupermarketjévé” váljunk, különféle típusú forgócsuklókat gyártva és szállítva különböző célokra. Bármelyik forgócsuklót megtalál, amire szüksége van, és egy helyen vásárolhat.

Jó minőség

Acélipar, papírgyártás, csomagolás, műanyag, nyomda és festés, gumi, vegyi rost, nyomda, repülés, üveg, szárítás, cigaretta, bányászat, villamos energia, kőolaj, vegyipar, gyógyszeripar, élelmiszeripar, építőipar és egyéb iparágak.

Gyártási eszköz

Függőleges megmunkáló központ, CNC eszterga, radiális fúrógép, köszörűgép, hidraulikus présgép.

Termelési Piac

Egyesült Államok, Olaszország, Thaiföld, Bulgária, Mexikó, Egyesült Arab Emírségek, Dél-Afrika, Oroszország, Irán, Chile stb.

Thermal Oil Rotary Union

A forgócsukló kiválasztásakor az üzemi feltételek követelményei alapján kell meghatározni a konkrét alkalmazható modellt.

Thermal Oil Rotary Joint

Az egymenetes termikus olajos forgócsatlakozás rendkívül hatékony és karbantartás-barát megoldást jelent az olyan alkalmazásokhoz, ahol a hőhordozó folyadékok megbízható átvitelére van szükség, miközben a forgó mozgást is alkalmazzák.

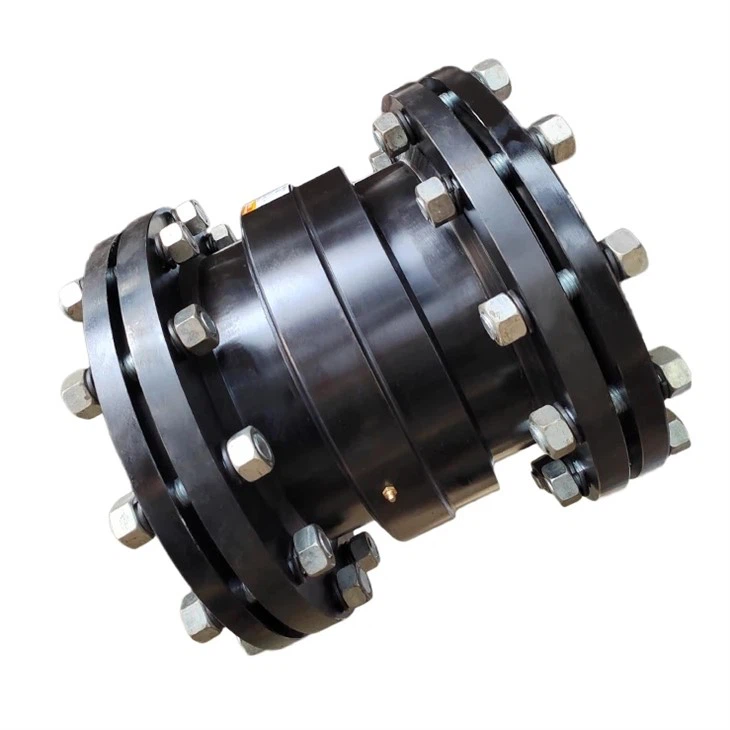

Forró olaj forgócsukló

A magas hőmérsékletű folyadékátvitelre alkalmas forgókötési anyagok kiválasztása kritikus feladat, amely közvetlenül befolyásolja a berendezés biztonságát, hatékonyságát és élettartamát.

Mi az a forró olajos forgócsukló?

A Hot Oil forgócsuklók általános célú csatlakozások, amelyek alkalmasak víz- és kondenzvízszolgáltatásra. Ezek kompakt kialakításúak, egy pár golyóscsapággyal a rotor beállításának megőrzése érdekében. A vízszolgáltatáshoz használt forgócsukló a helyszínen egyszerűen cserélhető és javítható. Rendelhető sárgaréz, alumínium vagy szénacél házzal és szénacél vagy rozsdamentes acél rotorral.
forró olajos forgócsukló, amely könnyen cserélhető, javítható, szervizelhető a gépi rendszer tömítőelemei közül, azaz nem kell szétszerelni a csatlakozást a rendszerből. Csak távolítsa el a csavarokat a zárósapkáról, és válassza le a végsapkát tömlőkkel. Távolítsa el a régi forgó tömítést és az úszó tömítéscsoportot, és cserélje ki őket újakra.

A forró olajos forgócsuklók előnyei

Segítenek gyorsabban több dolgot készíteni

A menő technológiával a forró olajos forgócsuklók felgyorsítják, hogy mennyit tudunk termelni

Kevesebb megállás

Működtetik a gépeket anélkül, hogy meg kellene állniuk és újraindulniuk kellene

Jó állapotban tartják a gépeket

A forró olajos forgócsuklók segítenek megállítani a kopást azáltal, hogy megfelelően hűtik vagy olajozzák a dolgokat

Arra passzolnak, amire szüksége van

A forró olajos forgócsuklókat úgy állíthatja be, hogy úgy működjenek, ahogyan szüksége van rájuk

Hatékonyabbá teszik a munkát

Az időgépeken levágott forró olajos forgócsuklók nem működnek, és nem megfelelő gondozásra van szükségük

Forró olajos forgócsuklók típusa

Nagy sebességű Rotary Union:Az ilyen típusú forgócsatlakozókat úgy tervezték, hogy nagy forgási sebességet kezeljenek, miközben megbízható és szivárgásmentes kapcsolatot tartanak fenn. Általában olyan alkalmazásokban használják őket, mint a nagy sebességű megmunkáló központok, orsó alkalmazások és forgó indextáblák.

Nagynyomású Rotary Union:A nagynyomású forgócsatlakozókat kifejezetten a normál tartomány feletti folyadéknyomás kezelésére tervezték. Robusztus anyagokból és tömítésekből készülnek, hogy biztosítsák a csatlakozás épségét nagy nyomású körülmények között.

Magas hőmérsékletű Rotary Union:Ezeket a forgócsatlakozókat úgy tervezték, hogy ellenálljanak a magas hőmérsékletnek. Speciális anyagokat, tömítéseket és hűtőmechanizmusokat tartalmaznak, hogy megakadályozzák a túlmelegedést és fenntartsák a folyadékátvitel hatékonyságát.

Through-Bore Rotary Union:Az átmenő furatú forgócsatlakozások lehetővé teszik a folyadék, gázok, levegő vagy elektromos jelek áthaladását a kötés közepén. Ezt a fajta forgó egységet gyakran használják olyan alkalmazásokban, ahol szükség van a médiák vagy jelek forgó szerkezeten való átvezetésére, például forgóasztalokon vagy forgó indexereken.

Hibrid Rotary Union:A hibrid forgócsatlakozók egyetlen eszközben egyesítik a folyadékátvitel és az elektromos csúszógyűrűk funkcióit. Lehetővé teszik a folyékony közeg és az elektromos energia vagy jelek átvitelét egy forgó csuklón keresztül.

Forró olajos forgócsuklók alkalmazásai

A forró olajos forgócsuklók széles körben alkalmazhatók a különböző iparágakban, hozzájárulva a forgó rendszerek zökkenőmentes működéséhez. Fedezzük fel szerepüket a gyártás, az autóipar, a repülőgépipar és a tengeri ágazatban.

Feldolgozó ipar

A feldolgozóiparban a forró olajos forgócsuklók döntő szerepet játszanak a különböző folyamatok hatékonyságának biztosításában. Az alkalmazások a következők:
Fém vágás:Megmunkáló központokban használják hűtőfolyadékok továbbítására hőmérséklet-szabályozás és forgácselszívás céljából.
Nyomdagépek:A tinták és oldószerek átvitelének megkönnyítése a nagy sebességű nyomtatási folyamatokban.
Textilipari gépek:Festési és befejező folyamatokban alkalmazzák gőz vagy forró víz továbbítására.

Autóipar

Az autóipar különféle alkalmazásokhoz támaszkodik a forró olajos forgócsuklókra, amelyek hozzájárulnak a járművek zavartalan működéséhez. Az alkalmazások a következők:
Szervokormány rendszerek:A hidraulikus forró olaj forgó csuklói segítik a hidraulikafolyadék átvitelét a szervokormányhoz.
Erőátviteli rendszerek:A hidraulikafolyadékok átvitelének megkönnyítése az automata sebességváltókban a sima sebességváltás érdekében.
Motor hűtés:Hűtőfolyadék-rendszerekben használják folyadékok szállítására a hőmérséklet szabályozásához.

A forró olajos forgócsuklók elve

A forró olajos forgócsuklókat kis csőcsatlakozások tömítéseként széles körben használják különféle hidraulikus erőátviteli gépekben. Alkalmas üzemi hőmérséklet-tartománya általában -20 fok ~100 fok ; névleges nyomás PN 40 MPa vagy annál kisebb; specifikációi általában nem nagyok. A tengervíz, édesvíz, hideg-meleg víz, ivóvíz, kőolaj, fűtőolaj, gáz és egyéb, legfeljebb 170 fokos gőz és szemcsés por szállítására használt forgócsatlakozókat leginkább városépítésben használják csővezetékekben és csővezeték-berendezésekben vízellátó rendszerek, hajók és petrolkémiai ipar, és műszaki tartománya viszonylag széles.

A forró olaj forgó csuklóinak van egy csőszakasz, amely az emelőcső felső végéhez, vagy az emelőcső egy részéhez csatlakozik a szerelőberendezésen. Ha a két forgó elem egymással ellentétes irányban forog, és 360 foknál nagyobb ívben forog, amikor a forgó csuklóelem egy irányba forog a közös tengely körül, a vezetékszakasz elhagyja az alsó elemet és a felső elemre kerül. . Ily módon, ha a vezeték elég hosszú és a két elem elég nagy, akkor a tartó 360 foknál nagyobb íven keresztül egy irányba elforgatható, majd a tartó megfordítható. Ez a cél hagyományos forgó kötések, tömítések stb. nélkül is elérhető.

A forró olajos forgócsukló működési elve

A héj két vége rendre egy-egy farokfedéllel van összekötve, amelynek folyadékcsatornája van a héjban, és egy végfedél, amelynek közepén üreges támaszték van. A külső cső két csapágyon keresztül forgathatóan csatlakozik a héjhoz, a külső cső külső vége kinyúlik a végburkolatból, a külső cső belső vége és a farokfedél között pedig tömítőszerkezet van kialakítva. A két csapágy között több hőelvezető lyuk található a héjon. A hőleadó lyukak derék alakú lyukak. A tömítőeszköz egy statikus gyűrűt és több rugót tartalmaz. A statikus gyűrű csúsztathatóan van beillesztve a farok fedelébe, és a statikus gyűrű vége dinamikusan van lezárva a külső cső belső végével; több rugó van beépítve a farok burkolatának homlokfelülete és a statikus gyűrű külső kerületén elhelyezett domború gyűrű homlokfelülete közé. A cső külső falában szigetelőréteg található. A belső cső forgathatóan illeszkedik a farok fedelébe, a belső cső pedig a külső csőbe van beillesztve. A hátsó burkolat és a belső cső közé egy csúszó hüvely van beépítve. A hátsó burkolat külső végéhez egy szűkítő könyök van rögzítve. A farokfedél külső végéhez egy négyzet alakú könyök van rögzítve. A farok fedelének külső végéhez egy szűkítő könyök van rögzítve, a szűkítő könyökbe pedig egy belső cső van forgathatóan beillesztve, a belső cső pedig a külső csőbe van beillesztve.

A csukló a héjon a két csapágy között hőleadó lyukakkal van ellátva, amelyek időben elvezethetik a hőátadó olaj hőjét, csökkentik és kiküszöbölik a csapágy hőtágulás miatti elakadását, és javítják a csapágy megbízhatóságát. forgócsukló; a héj olajvisszavezető csővel van ellátva, amely visszavezetheti a hőátadó olajat a zárt olajvisszavezető rendszerbe. A hőátadó olaj ellenáll az oxidációnak, kokszosodásnak és szivárgásnak.

Hot Oil Rotary Joints tömítőszerkezet

Az ipari gyártási folyamatban a forgócsukló nélkülözhetetlen kulcselem, amely lehetővé teszi a folyékony közegek folyamatos, stabil és hatékony továbbítását a csővezetékek és berendezések között. Közülük a forró olajos forgócsuklókat kiváló teljesítményük miatt széles körben alkalmazzák különféle magas hőmérsékletű környezetben.

A forró olajos forgócsuklók egy olyan forgócsukló, amelyet kifejezetten hőolaj továbbítására használnak. Fő alkatrészei egy héjból, egy forgórészből, egy végburkolatból stb. állnak. Precíziós megmunkálás és szigorú illesztés után a folyékony közegek stabil átvitelét tudja elérni nagy sebességű forgásban.

A forró olajos forgócsatlakozások tömítőszerkezete főként egy O-gyűrűből és egy fém tömítésből áll. Az O-gyűrűt elsősorban a folyadékszivárgás megakadályozására, a fém tömítést pedig elsősorban a gázszivárgás megelőzésére használják. Ezenkívül a tömítési teljesítmény további javítása érdekében a forró olajos forgócsuklók speciális tömítőanyagokat és kialakításokat is használnak, például labirintusos tömítőszerkezetet, hogy magas hőmérsékletű környezetben is megőrizzék a jó tömítési teljesítményt.

Amikor a hőátadó olaj az egyik végéről belép a forró olajos forgócsuklókba, a forgórész forgása arra készteti a hőátadó olajat, hogy a forgócsukló belsejében áramoljon, és végül kifolyjon a másik végén. Ebben a folyamatban az O-gyűrű és a fém tömítés a forgócsuklón belül szorosan illeszkedik egymáshoz, így zárt, tömített teret képeznek, hogy a hőátadó olaj ne szivárogjon.

Mivel a forró olajos forgócsuklók speciális tömítőanyagokat és kialakításokat alkalmaznak, még magas hőmérsékletű környezetben is megőrzik a jó tömítési teljesítményt. Ugyanakkor a forró olajos forgócsuklók fő részében használt anyagok kiváló magas hőmérsékleti ellenállással rendelkeznek, és stabil működési állapotot tudnak fenntartani magas hőmérsékletű környezetben.

A forró olajos forgócsuklók kiváló tömítőképességüknek és magas hőmérséklet-állóságuknak köszönhetően jól teljesítenek különféle magas hőmérsékletű környezetben. Akár a hagyományos iparágakban, mint a kőolaj, a vegyipar és az elektromos energia, akár a feltörekvő iparágakban, mint például az új energia és az új anyagok, a forró olaj forgócsuklók fontos szerepet játszanak.

Hogyan kell karbantartani a forró olajos forgócsuklókat

A hőátadó olajokkal használt forgócsatlakozók a javítás során különös figyelmet igényelnek a szivárgásmentes működés érdekében. Ezen állapot miatt a forgócsatlakozót szét kell szerelni és alaposan meg kell tisztítani, ha szivárgást észlel. Tisztításkor ügyelni kell arra, hogy a tömítőfelületek ne károsodjanak.

Az összes tömítőfelület precíziós átlapolású a hatékony tömítési teljesítmény biztosítása érdekében, és a finom felületi minőséget meg kell őrizni a tisztítási folyamat során.

A csővezetékek húzódása kikényszerítheti a forró olaj forgó csuklóit az egyvonalból, és szivárgást okozhat. A forgócsatlakozó minden egyes bemeneti és kimeneti csatlakozásánál két darab, egymásra merőlegesen elhelyezett rugalmas fémtömlőt kell használni. Megfelelően alá kell támasztani őket, hogy a csővezeték terhelése ne közvetlenül a forgócsatlakozóra legyen kitéve. Ha mozgóhurkot használ, ügyeljen arra, hogy kövesse a tömlő gyártójának hosszra és megfelelő felszerelésre vonatkozó ajánlásait.

A forgatónyomaték visszafogása nagyon fontos a hőátadó olajat tömítő forgócsatlakozók számára. Különös gondot kell fordítani arra, hogy a nyomatékkorlátozás ne fejtsen ki jelentős oldalterhelést az egységre. Ez az állapot felgyorsítja a vezető kopását, és végül a tömítés elcsúszását okozza.

Ha a forró olaj forgó csuklói nem sokkal a beszerelés után szivárogni kezdenek, szerelje szét és ellenőrizze a széntömítő gyűrűket, hogy nincsenek-e karcolások vagy örvénylési nyomok a lapos vagy homorú felületen. Ezek a jelek azt jelzik, hogy az olajban részecskék vannak, és hatékonyabb szűrőrendszerre van szükség. A szennyeződések egy része jellemzően a forgóegységen belül látható, és általában tartalmaz nyomokat a szennyeződések forrásának meghatározásához. Az új csövek vagy tekercsek gyakran megkövetelik a teljes rendszer nagy áramlási sebességű átöblítését, hogy a fémforgácsot, az őrlési salakot és egyéb szennyeződéseket ki lehessen vinni.

A mi gyárunk

productcate-1-1

GYIK

K: Mi az a forró olajos forgócsukló, és hogyan működik?

V: A forró olaj forgócsuklója egy mechanikus eszköz, amely arra szolgál, hogy a hőolajat nagy nyomáson és hőmérsékleten továbbítsa egy álló forrásból egy forgó alkatrészhez, miközben fenntartja a tömítést az olajszivárgás megakadályozása érdekében. Labirintustömítéseket, fémgyűrűket és néha grafittömítést használ, hogy akadályt hozzon létre a mozgó és az álló részek között.

K: Melyek a forró olajos forgócsuklók elsődleges alkalmazásai?

V: Általában fűtött olaj használatát igénylő ipari folyamatokban használják, például hőátadó rendszerekben, szárítási műveletekben és különféle típusú szállítószalagokban, beleértve a spirális és cső alakú szállítószalagokat.

K: Milyen anyagokból készülnek általában a forró olajos forgócsuklók?

V: A kiváló minőségű ötvözött acélokat, például az AISI 304-et, 316-ot és az Inconel-t általában szilárdságuk, valamint a magas hőmérséklettel és korrózióval szembeni ellenálló képességük miatt használják a testhez. A belső tömítések és ablaktörlő gyűrűk gyakran PTFE-ből, grafitból vagy fémötvözetekből készülnek, amelyek ellenállnak a működési feltételeknek.

K: Milyen hőmérsékleti tartományban működhetnek a forró olajos forgócsuklók?

V: A kialakítástól és a felhasznált anyagoktól függően általában körülbelül 150 és 600 fok közötti üzemi hőmérsékletet képesek kezelni. Egyes speciális forgócsuklók még magasabb hőmérsékletet is elviselnek.

K: Hogyan választják ki a forró olajos forgócsukló méretét?

V: A kiválasztás az olaj áramlási sebességén, a maximális üzemi nyomáson, a fordulatszámon és a környezeti hőmérsékleten alapul. A belső átmérőnek elegendőnek kell lennie ahhoz, hogy túlzott nyomásesés nélkül kezelje az áramlást, és a hossznak meg kell felelnie az alkalmazási követelményeknek.

K: Milyen biztonsági jellemzőkkel kell rendelkeznie egy forró olajos forgócsuklónak?

V: A legfontosabb biztonsági funkciók közé tartoznak a nyomáscsökkentő szelepek, a hőmérséklet-érzékelők és a szigetelőkarimák, amelyek lehetővé teszik a karbantartást a rendszer leállítása nélkül. Ezenkívül úgy kell megtervezni őket, hogy megakadályozzák az olaj kijutását a környezetbe, és olyan jellemzőkkel kell rendelkezniük, amelyek kezelik az olaj hőtágulását.

K: Hogyan karbantartják és karbantartják a forró olajos forgócsuklókat?

V: A kopás, szivárgás és korrózió rendszeres ellenőrzése elengedhetetlen. A tömítéseket és az ablaktörlőket rendszeresen cserélni kell. A forgócsuklót tisztán és szennyeződésektől mentesen kell tartani. Karbantartás vagy javítás után a teljes körű szolgáltatás folytatása előtt meg kell vizsgálni a rendszer szivárgását és megfelelő működését.

K: A forró olajos forgócsuklók képesek kezelni az olajban lévő nedvességet?

V: A nedvesség súlyosan károsíthatja a forró olaj forgó csuklóit. Míg egyes kialakítások elviselik a kis mennyiségű nedvességet, a legtöbb száraz olajat igényel a korrózió és a tömítés leromlásának megakadályozása érdekében. A nedvesség eltávolítására a forgócsatlakozás előtt szárítók vagy szárítórendszerek használhatók.

K: Melyek a forró olajos forgócsuklók gyakori meghibásodási módjai?

V: A gyakori meghibásodási módok közé tartozik a tömítés kopása, a belső korrózió, az ablaktörlőgyűrű meghibásodása és a csapágykopás. Ezek szivárgáshoz, csökkent teljesítményhez és potenciálisan katasztrofális meghibásodásokhoz vezethetnek, ha nem kezelik azonnal.

K: Mennyi a forró olajos forgócsukló várható élettartama normál körülmények között?

V: Megfelelő karbantartással és üzemeltetéssel a forró olajos forgócsukló több évig is kitarthat. A tényleges élettartam azonban olyan tényezőktől függ, mint a kötés minősége, a működési feltételek és a karbantartás gyakorisága.

K: Hogyan kell felszerelni a forró olajos forgócsuklót?

V: A beszerelésnek követnie kell a gyártó útmutatásait, beleértve a forgócsuklónak a forgástengelyhez való igazítását. A karimákat megfelelően tömíteni kell a szivárgás elkerülése érdekében, és a forgócsuklót csavarokkal vagy más rögzítőelemekkel rögzíteni kell a helyére.

K: Testreszabható a forró olajos forgócsukló?

V: Igen, sok gyártó kínál testreszabási lehetőségeket az adott alkalmazási igényekhez, például nem szabványos hosszúságokhoz, speciális portkonfigurációkhoz vagy veszélyes környezetekhez való módosításokhoz.

K: Hogyan befolyásolják a környezeti feltételek a forró olajos forgócsuklók teljesítményét?

V: A szélsőséges hőmérsékletek, rezgések és a korrozív anyagoknak való kitettség egyaránt befolyásolhatja a forró olajos forgócsukló teljesítményét és élettartamát. Kíméletlen környezetben megfelelő árnyékolásra és védelmi intézkedésekre lehet szükség.

K: Milyen hatással van a hőtágulás a forró olaj forgó csuklóira?

V: Az olaj és a forgócsatlakozó anyagok hőtágulását kezelni kell a sérülések elkerülése érdekében. Ez magában foglalhatja a tágulási hurkok vagy rugalmas tömlők használatát a tágulás okozta mozgás elnyelésére.

K: Hogyan lehet elhárítani a hibásan működő forró olajos forgócsuklót?

V: Kezdje a látható szivárgások, szokatlan zajok vagy az üzemi hőmérséklet változásainak ellenőrzésével. Ezután ellenőrizze a tömítéseket és az ablaktörlőket, hogy nem koptak-e vagy sérültek-e. Ha a probléma továbbra is fennáll, olvassa el a gyártó hibaelhárítási útmutatóját, vagy lépjen kapcsolatba a műszaki támogatással.

K: Milyen következményekkel jár, ha figyelmen kívül hagyja a forró olajos forgócsukló karbantartását?

V: A karbantartás elhanyagolása megnövekedett kopáshoz, csökkent hatékonysághoz és végső soron a forgócsukló idő előtti meghibásodásához vezethet. Ez leálláshoz, javítási költségekhez és az olajszivárgás miatti potenciális környezeti veszélyekhez vezethet.

K: Hogyan válasszon egy- és kéttömítésű forgócsukló között?

V: Az egytömítésű forgócsukló egyszerűbb és olcsóbb, de kevésbé alkalmas nagynyomású vagy magas hőmérsékletű alkalmazásokhoz. A kettős tömítésű forgócsukló további akadályt jelent a szivárgás ellen, és általában megbízhatóbb a nehéz körülmények között.

K: Mi a szerepe a kenésnek a forró olajos forgócsuklók karbantartásában?

V: A forgócsuklón belüli mozgó alkatrészek kenése kulcsfontosságú a kopás és a súrlódás csökkentése érdekében. A használt kenőanyag típusának kompatibilisnek kell lennie a forró olajjal és a forgócsukló működési körülményeivel. A rendszeres kenés jelentősen meghosszabbíthatja a kötés élettartamát.
